隨著時代的發展，科學技術的日新月異，自動化水處理工藝在全國中小型水廠越來越廣泛地應用到實踐中，自動加氯這一重要工藝環節使得其在水處理中節約大量的人力、物力，更重要的是可以及時對氯的投加量進行調整，解決了通過檢測出廠水中余氯來對加氯量調節的時間滯后性(滯后時間通常為2—3小時)。

  一、余氯儀在自動加氯工藝中的應用
  在水處理過程中，加氯消毒是水廠水質控制的重要環節。消毒時在水中的加氯量，可以分為兩部分，即需氯量和余氯。對于生活飲用水工藝而言，原水加氯后經過一定時間接觸，用于滅活水中微生物氧化有機物和還原性物質等所消耗的氯量稱為需氯量。為了抑制水中殘余微生物的再度繁殖，管網中尚需維持少量的余氯。

  我國生活飲用水衛生標準規定出廠水游離余氯在接觸30min后不低于0.3mg/L，管網末梢不低于0.05mg/L。后者的余氯量雖然仍具有消毒能力，但對再次污染的消毒尚嫌不足，而可作為預示再次污染的信號。此點對于管網較長枝狀管網有死水端的情況，尤為重要。氯化消毒時，投氯量一般應滿足殺滅細菌以達到指定的消毒指標和氧化有機物等所消耗的需氯量及抑制水中殘存致病菌的再度繁殖所需要的余氯量。同時，投加量過高易產生致癌物質三氯甲烷、四氯甲烷等。因此，在水處理過程中正確控制加氯量是至關重要。

  以閉環直接余氯法自動加氯控制，首先由余氯儀檢測濾后水取樣的余氯，再由余氯儀將檢測信號轉變?yōu)榧勇葯C(jī)認可的的電流信號并傳遞到加氯機來進行投加量的自動調節，工藝圖如下所示：

  二、余氯分析儀的介紹及工作原理
  在生產實踐中余氯分析儀設置參數檢測下限為0mg/L時對應輸出電流為4mA；余氯分析儀上限可在生產實踐中根據加氯量設定，水廠通常設定余氯值為2.0mg/L時對應輸出電流為20mA。對加氯機有控制余氯值設定，可根據出廠水余氯標準進行。根據《生活飲用水衛生標準》（GB5749-2006）規定出廠水余氯含量≥0.3mg/L，管網末梢水的余氯濃度≥0.05mg/L即可，對人體就沒有危害。

  以南水北調固安縣工業園區水廠為例：由余氯分析儀將檢測信號轉變?yōu)殡娏餍盘?hào)傳遞到加氯機，加氯機檢測后將下調氯機投加量直至傳遞信號余氯值為0.8mg/L，反之則加氯機上調加氯量，在生產中實現自動調節氯的投加量，控制濾水后水余氯穩定在0.8mg/L左右，從而保證出廠水余氯穩定在≥0.3mg/L的合格范圍內。

  JENSPRIMA（原英國PRIMA）提供PACON 2500比色法余氯分析儀和innoCon 6500/6800CL余氯分析儀兩款，可供用戶根據實際情況選用，以其測量準確、顯示直觀、操作簡單，連續的給加氯系統提供數據，在自動加氯生產實踐中起至關重要的作用。PACON 2500余氯分析儀使用DPD比色法檢測氯的濃度，特點是穩定性高、精確度高、具有自動校準功能。innoCon 6800CL余氯分析儀是通過恒電壓法檢測氯的濃度，特點是響應速度快、無需更換膜片和電解液、維護成本低。

  JENSPRIMA（原英國PRIMA）與國內多家知名消毒設備廠家達成戰略合作伙伴關系，在《行唐縣2017年貧困村飲水安全工程》中一次性提供了147套余氯分析儀。

  三、余氯分析儀實際運行中的問題及維護保養
  余氯分析儀與自動加氯設備聯動的實際運行中，用戶通常會關心余氯分析儀的校準、準確度、穩定性、維護方式及維護量、現場干擾等問題。JENSPRIMA（原英國PRIMA）提供的PACON 2500比色法余氯分析儀和innoCon 6800CL恒電壓法余氯分析儀在國內廣泛的應用中針對各種問題總結出相應的解決方案及維護防護，確保用戶使用測量準確無后顧之憂。

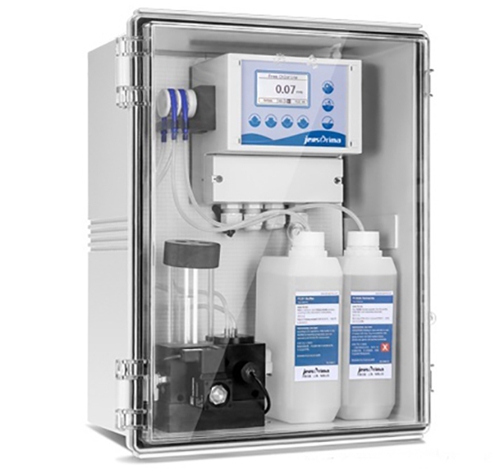

  3.1 PACON 2500 比色法余氯分析儀
  校準：本款儀表可自動診斷和自動校準。
  遲滯量報警設置：在與自動加氯設備聯動中要充分考慮到從濾后水余氯傳遞到加氯機的信號衰減，可根據儀器說明書設置遲滯量報警
  維護：需要定期更換藥劑，確保儀器獲得的讀數是準確的；需根據現場使用頻率定期更換泵管，在溫度較高時，會加速泵管的磨損；儀器的比色槽會積累沉淀物或比色皿上形成一層薄膜，建議每月使用酸溶解和棉布進行清洗。

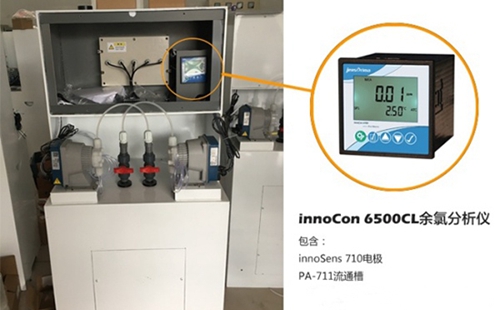

  3.2 innoCon 6500/6800CL恒電壓法余氯分析儀
  校準：為了確保系統測量準確可靠，新安裝的儀器投入正常使用前，必須對電極進行校準。恒電壓法余氯分析儀在一段時間后難免會產生測量誤差，也需要立即校正，一般建議用戶每隔3-5個月對電極進行一次校準，建議用戶采用DPD化學法對儀器進行校準。
  遲滯量報警設置：在與自動加氯設備聯動中要充分考慮到從濾后水余氯傳遞到加氯機的信號衰減，可根據儀器說明書設置遲滯量報警。
  維護：恒電壓法余氯分析儀相較于比色法和膜法余氯分析儀的有點就是維護量小，無需更換試劑、膜片和電解液。只需要定期清洗電極、流通槽即可。
  注意事項：恒電壓法余氯分析儀電極需搭配流通槽使用確保流量恒定；innoCon6800CL余氯分析儀為抗干擾設計，現場使用中需確保電壓穩定，否則會出現數值跳動。
